TPO自粘预铺防水系统在地下综合管廊中的应用探讨

三棵树·大禹九鼎对TPO高分子自粘胶膜预铺防水卷材不断进行改进优化,在地下综合管廊项目中的应用逐渐扩大。先后在广州最大规模的天河智慧城管廊、福建漳州地下综合管廊、湖北孝感地下综合管廊以及雄安新区地下综合管廊中投入使用。

摘要

现浇结构管廊防水设计中,以高分子为主体的防水材料应用越来越普遍。在造价相当的情况下,选用TPO自粘类防水卷材对管廊进行整体外包防护,针对管廊底板选用TPO高分子自粘胶膜预铺防水卷材,能够有效解决地下工程设防的难点,提高管廊防水的耐久性及可靠性。

01
地下综合管廊防水现状分析与对策

近几年,结合现浇结构管廊工程的实际情况,以高分子为主体的防水材料在管廊中的应用越来越多。在造价相当的情况下,选用TPO自粘类防水卷材对管廊进行整体外包防护,针对管廊底板选用TPO高分子自粘胶膜预铺防水卷材,能够有效解决地下工程设防的难点。

TPO高分子自粘胶膜预铺防水卷材是以TPO片材为主体防水材料,然后覆以高分子胶粘层,表面压嵌经特殊处理的反应性无机高分子颗粒或覆隔离膜构造而成。该卷材采用预铺反粘法施工,可与后浇混凝土相互交联啮合,达到高强度、永久性的粘结,形成皮肤式结合;可以有效防止结构和垫层沉降造成防水层的直接拉裂,杜绝了防水层与结构层之间的“窜水”隐患,能有效提高防水系统的可靠性。

02
TPO自粘预铺防水卷材工艺与技术优势

2.1 工艺流程

地下管廊底板预铺反粘工艺流程如下:管廊底板基面验收及处理→细部节点处理→局部设置点粘固定片→定位、弹线预铺TPO自粘预铺防水卷材→大面铺贴TPO自粘预铺防水卷材→搭接密封处理(长边、短边)→防水层质量自检→防水层验收及成品保护措施→绑扎钢筋、浇筑结构混凝土。

2.2 技术优势

1)材料的适用性、耐久性及热稳定性

地下防水工程长期处于有水压侵蚀的环境,对防水材料的耐水浸泡性能及耐候性能要求较高。在管廊底板设防中,常用的4 mm厚预铺改性沥青防水卷材和HDPE高分子自粘胶膜防水卷材都存在一定的局限性。

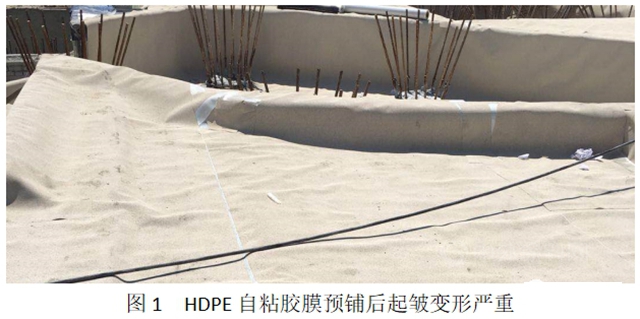

预铺反粘工艺在不打保护层的情况下,4 mm厚预铺改性沥青防水卷材经过长时间太阳暴晒后,其物理性能及与后浇混凝土的粘结强度都会受到影响。HDPE高分子自粘胶膜防水卷材完工后由于温差变化,较容易出现鼓包、变形、翘边等现象,甚至影响后续钢筋绑扎和混凝土浇筑(图1)。

采用TPO自粘预铺防水卷材,以TPO片材作为主体,TPO片材柔韧性好,更便于底板基坑及转角部位的铺贴;另外TPO片材尺寸稳定良好,暴露在外时,也不会出现大的起皱变形,能够更好地保障施工质量;TPO自粘防水卷材的耐候性及耐水浸泡性能也更优异。

TPO自粘预铺防水系统在地下综合管廊中的应用探讨

2)材料的物理性能及粘结剥离强度

TPO自粘预铺防水卷材施工完成验收后,其上可直接绑扎钢筋,因其片材强度高,耐划伤、耐割破性能可以满足交叉工序的施工,完全能承受后浇混凝土的冲击力。

通过对砂粒的优选和热熔胶料的改进,TPO自粘卷材与混凝土的剥离强度实测可达到2.6 N/mm,超出规范要求70%以上。

2.3 工艺造价、工期成本优势

根据《地下工程防水技术规范》(GB 50108—2008)对设计的要求,1.2 mm厚TPO高分子自粘胶膜预铺防水卷材即可满足地下工程一级防水设防要求。预铺反粘工艺,对基面平整度要求低,无需基层处理剂,潮湿基面只要没有明水也可施工;防水层施工完后不需要施作保护层,能大幅度降低直接成本,整个防水施工周期可以缩短1/3。

03
TPO自粘预铺防水系统管廊项目应用案例

三棵树·大禹九鼎对TPO高分子自粘胶膜预铺防水卷材不断进行改进优化,在地下综合管廊项目中的应用逐渐扩大。先后在广州最大规模的天河智慧城管廊、福建漳州地下综合管廊、湖北孝感地下综合管廊以及雄安新区地下综合管廊中投入使用。

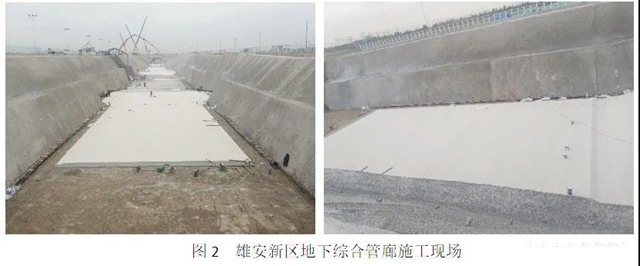

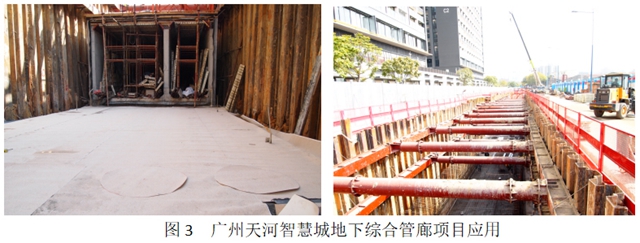

通过反馈调查,TPO自粘预铺防水系统在这些项目中应用效果良好,得到了甲方及项目上的充分认可(项目应用见图2—3)。

TPO自粘预铺防水系统在地下综合管廊中的应用探讨

TPO自粘预铺防水系统在地下综合管廊中的应用探讨

结语

地下综合管廊防水工程在确保质量的前提下,还应满足经济合理、安全适用等要求。在造价相当的情况下,选用TPO自粘类防水卷材对管廊进行整体外包防护,针对管廊底板选用TPO高分子自粘胶膜预铺防水卷材,能够有效解决地下工程设防的难点,确保管廊防水工程的质量,从而提高管廊防水的耐久性及可靠性。
