潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

哈尔滨大剧院从设计到建成横跨6年时间,期间一直被国际媒体关注,2015年甫一亮相,其宛若江风削出的雪塑、又如随风飘舞的绸带般的外观就立刻惊艳了整个世界!

哈尔滨大剧院从设计到建成横跨6年时间,期间一直被国际媒体关注,2015年甫一亮相,其宛若江风削出的雪塑、又如随风飘舞的绸带般的外观就立刻惊艳了整个世界!

潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

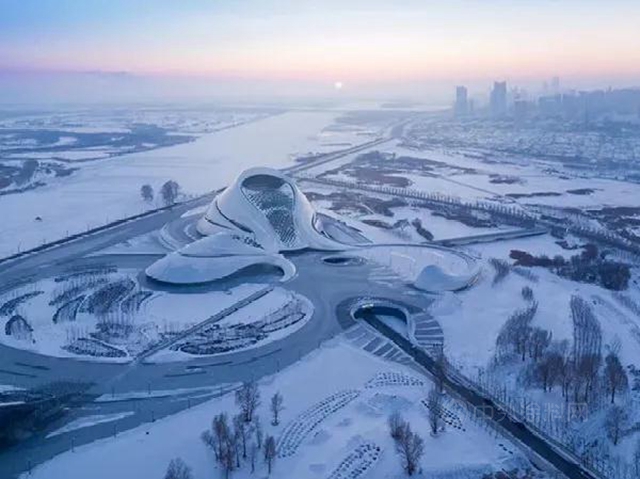

哈尔滨大剧院外观(图片来源:哈尔滨大剧院官网)

建成后的哈尔滨大剧院赢得世界各大重要权威媒体的高度赞誉,美国《建筑实录》称这座建筑拥有“迷人的曲线”,荷兰MARK称“该建筑成为自然环境的延续,成功地成为大地景观的一部分。”2016年2月,哈尔滨大剧院被ArchDaily评选为“2015年世界最佳建筑”之“最佳文化类建筑”,旋即又获得世界建筑新闻“2016最佳表演空间”奖,英国《电讯报》将哈尔滨大剧院评为“世界最佳音乐厅”! 哈尔滨大剧院在国际舞台上获得的巨大声誉,让其成为中国为数不多的具有世界级影响力的建筑作品。

除了让人印象深刻的异型双曲面外观,哈尔滨大剧院更加令人惊叹的是其浑然天成的内部设计和专业的声学设计。运用新型材料GRG制作的大空间曲线造型以及采用大量的水曲柳木材制作的环绕大剧场室内外的曲面墙体,不仅表现出建筑艺术的惊世之美,还让大剧院获得还原天籁之音的声学效果——演员不需要话筒就可以把声音传遍接近15000平方米的剧场的每个角落!

潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

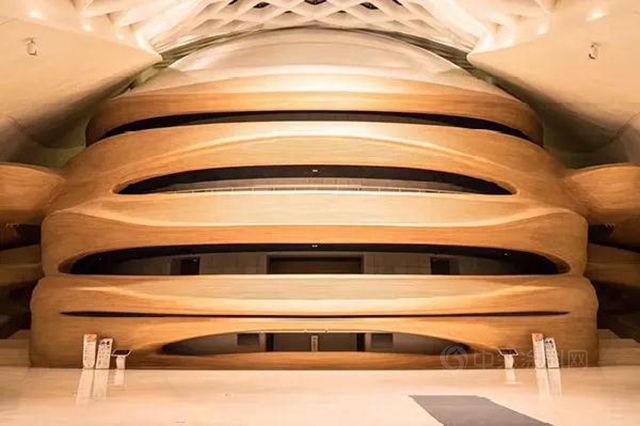

哈尔滨大剧院内部场景(图片来源:哈尔滨大剧院官网)

众所周知,在建筑中采用特殊材料能让观众欣赏到更加纯正的艺术表演,在声学装饰部分也能够做出重大突破——哈尔滨大剧院项目采用的GRG可通过调整造型和厚度满足个性化的声学要求,水曲柳木材自然的纹理和多变的有机形态能让人感受到空间的生命感。为了让GRG和水曲柳木材这两种装饰材料呈现出完美的装饰效果和声学效果,中孚泰文化建筑股份有限公司(以下简称“中孚泰”)的技术人员付出了极大的心血和汗水。

攻坚克难 完美呈现设计理念

GRG材料在国内被称为预铸式玻璃纤维增强石膏成型品,是广州大剧院建设过程中从国外率先引进和大规模应用的新型材料,具有非常强的艺术表现力和良好的声学效果。

中孚泰团队在剧院建设工程中获得大量制造和使用GRG的经验,但即使如此,面对哈尔滨大剧院前所未有的复杂施工条件,中孚泰依然要克服重重难题。

潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

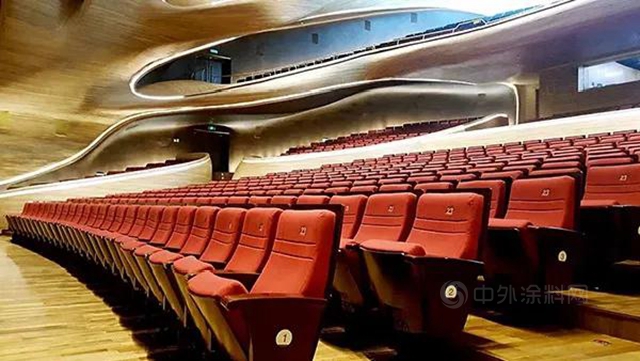

哈尔滨大剧院内部场景(图片来源:哈尔滨大剧院官网)

哈尔滨大剧院的GRG造型为大空间多曲面异型,大面积异型GRG本身就很容易出现开裂,再加上GRG的钢结构转换层是焊接在具有比较大沉降空间的幕墙钢结构上,更会对异型GRG形成内部应力,加大出现裂痕的几率。

为防止各处的多曲面异型GRG面开裂,根据美观效果,中孚泰剧院专业工程师对大面的GRG板块进行了面积划分,预留沉降缝来避免因为沉降而出现的开裂;另外,施工人员在安装GRG板块的时候,还开发出背面接缝捂绑工艺,即采用GRG板相同材料进行填缝,再把整条填满的拼缝在背面进行包裹,确保出现沉降后与施工时的效果无差异。从实际效果来看,如今距离完工已经过去了六年,依然没有出现无任何裂纹,达到了当初技术分析的良好效果。

在剧院内部的装饰上,设计师要求大量使用木质材料,而对于木质材料,中孚泰技术人员需要解决的是木材不耐火且不容易做造型这两个难题。我国的消防要求是拿到消防实验室大火烧两个小时不能穿,但所有的木材都解决不了这个问题,建筑师提出来用日本进口的碳化木,但是碳化木的价格远远超过了投资预算。

GRG能做复杂造型并防火耐久,但装饰美观效果达不到设计要求;实木虽然高档、美观装饰效果好,但是不防火,造型能力差且易开裂。中孚泰研发人员为了能同时实现这两种目标,与哈尔滨当地研发机构合作,选用当地的水曲柳,经过不断探索和反复试验,终于用技术手段研发出新型材料异型木饰面装饰板(GRG+木质中间层+实木条),同时解决防火和造型两大难题,同时还带动了当地建材产业的发展。

潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

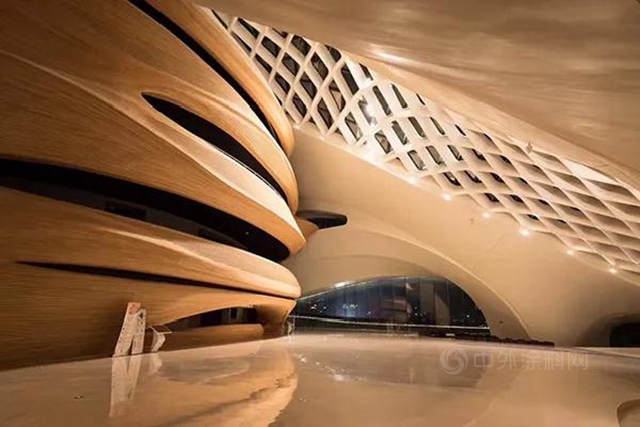

哈尔滨大剧院内部场景(图片来源:哈尔滨大剧院官网)

哈尔滨大剧院中使用异型木饰面装饰板材料的区域,整体模型的造型面基本上都是曲面,尤其是多曲面采用异型仿型地貌雕塑设计表现手法,造型非常复杂,施工技术难度非常高。中孚泰施工人员顶住压力,通过工厂与施工现场的紧密配合,并运用数字化程序实体建模,五轴数控雕刻机制胎膜,三维激光扫描仪检测模具及基层版,最终用温控曲面压力机加温高压实现木饰面装饰板材复合成型。

异型木饰面装饰板材料中,GRG基层与木质中间层这两种材料的附着力是结合的难点,当时在国内外尚未发现成功案例,面层与木质中间层的固定也是难点。中孚泰施工人员在定位过程中,以全站仪现场空间测点定位、电子激光水平仪找正,整个流程实现每个环节的精细化控制,并结合多种调节措施及时修正;在安装过程中,施工人员在GRG基层上预埋木方,使用辅助钢钉、自攻钉,保证木质中间层与基层有足够的附着力,安装固定后对表面刨削加工,最终实现了设计理念的完美呈现。

精湛工艺 完美实现声学设计

无论外馆和内部装饰造型如何引人注目,哈尔滨大剧院说到底是一座剧场,对于剧场来说,适应各种演出才是剧场应该具有的功能。在演出当中声音的传播尤为重要,声学装饰设计就是在保留设计方案原有想法的基础上,对各个部位进行声学的优化,而且这种优化是在充分保证原有设计要求及其他功能的基础上进行的。

中孚泰从哈尔滨大剧院设计阶段就开始配合业主及设计单位进行剧场的前期工作,以自身在剧场建设方面的专业知识,配合业主及设计方进行前期方案的落实,并完全担负起自身施工区域的深化设计。

潜心研发应用新型材料 成就世界十大最佳剧院——中孚泰参建哈尔滨大剧院施工纪实

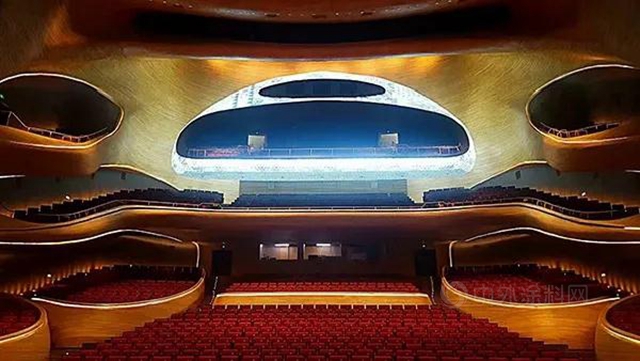

哈尔滨大剧院内部场景(图片来源:哈尔滨大剧院官网)

中孚泰在制定剧场最佳声学设计的过程时,会充分遵循业主和演艺集团的需求以及剧场标准,而且会将原有的声学设计标准稍微提高,以保证后续声学装饰设计的调整空间。

在施工过程中,中孚泰对项目进行整体建模,针对设计要求进行各项声学检测;如果出现声学误差,技术人员会向设计方进行复核,然后再进行细部装饰设计调整,而这种调整就包含造型、声学材料和施工工艺的调整。

根据哈尔滨大剧院的声学设计,其声学要求主要集中在两个区域:观众厅及大堂。这两个区域都属于异形造型大空间,对后期声学的装饰施工充满了挑战——因为造型的变化,对声音反射等声学现象会发生难以掌控的实质变化。因此,中孚泰施工团队采用3D扫描仪器和全站仪等设备进行现场指导施工,在现场施工之外,公司还釆用数字设计进行技术支持。

哈尔滨大剧院的观众厅有效的声学面积接近15000平方米,而且观众厅通过音响桥及面光桥连成一个“耦合空间”。根据整个观众厅的造型,观众厅要希望声音通过造型进行充分地反射,到达观众厅座椅区域,但是对于观众厅的造型来说,它有几个部分的造型是内凹的,这些部位空间的声音可能会造成回响,这是一个棘手的难点。在这些区域,中孚泰施工团队通过专业声学软件测算,对一部分墙面材料进行吸声处理,达到了声学设计要求。

创造奇迹 超越奇迹

为了使观众能欣赏到专业、纯正的艺术演出,大剧院建设专家与领导者中孚泰作为参建方,从设计到施工,克服了数不胜数的工程难题,在剧院的声学装饰部分做出了重大突破,令哈尔滨大剧院不仅实现了最初的设计概念,并且在细节、材料、工程质量上达到了国际新高度,拥有了不靠话筒凭借嗓音就能演出的能力,让每位观众都能欣赏到精彩的原声表演。

中孚泰董事长谭泽斌先生在接受记者采访时曾经透露自己的愿望,一个是让自己员工能够更加幸福地工作和生活,另一个就是中孚泰参与设计建造的大剧院能够跻身世界十大剧院中的一半,自己对实现这个目标充满信心。

2020年11月,哈尔滨大剧院入选《当代建筑》刚刚评选出的世界十大最佳剧院,标志着我国大剧院建设水平已经进入全球领先行列!作为这座剧院建设的重要参与者,中孚泰团队承接这座大剧院的全部声学装饰工程,中孚泰作为剧院专家与领导者品牌,凭借专注剧院建设20年的实战经验,通过技术研发及技术攻关,在建筑声学+声学装饰+专业舞台机械+专业舞台灯光+专业舞台音响+弱电与智能控制系统集成等专业方面达到行业领先水平。

如果说哈尔滨大剧院在中国建筑史上创造了一个奇迹,那么不断超越奇迹就是大剧院建设专家与领导者中孚泰赋予自身的使命!在中国经济强劲发展的洪流中,在中国文化建设飞速发展的历史机遇中,中孚泰也必将勇担历史使命,再次创造中国文化建筑领域新奇迹!
